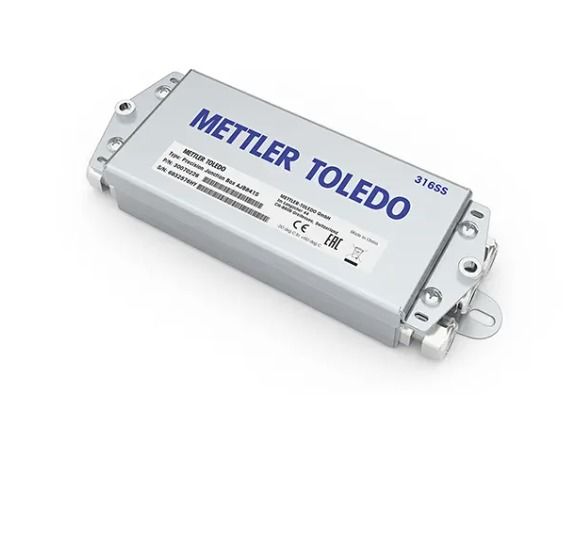

Ontwerp, functie en integratie van verbindingsdozen in elektrische signaalsystemen
Productspecificaties
| Aantekening |
Waarde |
| Producten |
Mettler Toledo ladingcel |
| Voordelen |
Discrete weerstanden zorgen voor een hoge nauwkeurigheid en een lange verbinding |
| Gevaarlijke goedkeuringen |
ATEX, FM, cFM |
| Capaciteitsbereik |
SLD425/SLD525 lading cellen is 1.000 lb tot 75.000 lb |
| Materiaal |
Robuust 316 roestvrij staal en FDA-gecertificeerd roestvrij staal |
| Optioneel materiaal |
Polyamide (Nylon), koolstofstaal (zincgeplatte) of roestvrij staal |
| Kenmerken |
Langdurige stabiliteit en gemakkelijke installatie |
Belangrijkste kenmerken en voordelen

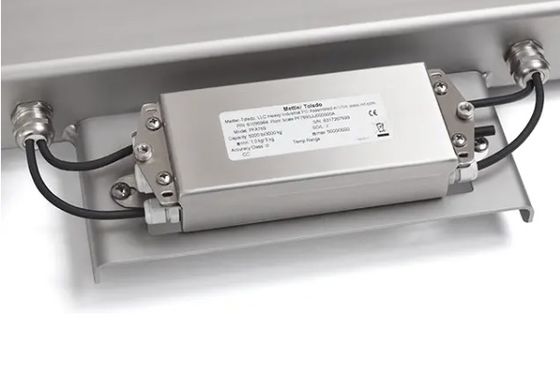

Snelle, eenvoudige verbinding:De verbindingsbox maakt het mogelijk om meerdere analoge belastingcellen snel en veilig in elke weegmachine te integreren. METTLER TOLEDO offers precision junction boxes for hazardous areas with ATEX and IECEx certification and for food and pharmaceutical applications where EHEDG design rules are followed and with GMP and NSF certification.
Critische overwegingen voor nauwkeurigheid:De verbindingsbak is een analoge component waarbij spanningsveranderingen van slechts 0,1 μV aanzienlijk kunnen zijn.een uitstekende langetermijnstabiliteit bieden, en kan fouten bij hoekbelasting corrigeren terwijl de installatietijd wordt verkort.
Duurzaam bouwen:Precision junction boxes combineert IP67 of IP69K roestvrijstalen behuizingen met elektrische componenten die hoge nauwkeurigheid en stabiliteit bieden.4401) van roestvrij staal.
Discrete weerstanden voor stabiliteit:Precieze discrete weerstanden bieden een superieure weerstand tegen temperatuur- en vochtigheidseffecten in vergelijking met trimpotten.Roterende schakelaars selecteren matrixen van precisie weerstanden voor gemakkelijke correctie van hoek fouten, die hetzelfde gebruiksgemak biedt zonder de inherente gevoeligheid van trimpotten.
Vaak gestelde vragen
Wat is een ladingcel verbindingsdoos?
Een load cell junction box is een behuizing die speciaal is ontworpen voor gebruik met load cells, die gewicht of kracht meten.De doos bevat elektrische verbindingen om signalen van de belastingcellen naar een centrale computer of besturingssysteem te verzenden, en kunnen versterkers of filters bevatten om nauwkeurige en betrouwbare signalen te garanderen.
Hoe beïnvloeden ladingcelverbindingsdozen de prestaties van een weegschaal?
De verbindingskist is van cruciaal belang voor de prestaties in schalen met meerdere analoge belastingcellen.METTLER TOLEDO-knoopplaten bieden unieke stabiliteit en gemakkelijke installatieAlle METTLER TOLEDO-lastcellencombinatieboxen werken met gewichtloze kalibratie (CalFreeTM).
Hoe kan een verbindingsdoos de nauwkeurigheid van de schaal beïnvloeden?
Verbindingsdozen voor belastingscellen combineren discrete weerstanden voor een hoge nauwkeurigheid en een lange verbinding met draaiknoppen die een eenvoudige gebruikersinterface bieden die vergelijkbaar is met trimpotten,maar zonder hun zwakheden..
Van welk materiaal zijn verbindingsdozen gemaakt?
METTLER TOLEDO draagcel verbindingsdozen zijn gemaakt van robuust 316 roestvrij staal en FDA-gecertificeerd roestvrij staal.of roestvrij staal om aan verschillende eisen en budgetten te voldoen.
Hoe werkt een ladingcel samenvattend vak?
Laadceloptelboxen (precies gemiddeldoptelboxen genoemd) verbinden meerdere laadcellen met één signaal dat door de indicator wordt gelezen.Zij geven het gemiddelde van alle belastingscellensignalen in plaats van een som (e).bv. een doos die is aangesloten op 4x 50kg 2mV/V belastingcellen levert 2mV/V bij 200kg, niet 8mV/V).
